Perché i perni in carbonio stanno diventando la soluzione di fissaggio preferita per applicazioni a temperature ultra elevate

Borchie in carboniosono progettati per applicazioni di fissaggio in cui i dispositivi di fissaggio convenzionali in metallo o grafite lottano con il calore estremo, i cicli termici e il controllo della contaminazione.GIUGNO TENGproduce perni compositi carbonio-carbonio per forni fotovoltaici, apparecchiature per semiconduttori, sistemi di trattamento termico sotto vuoto e altre impegnative applicazioni in campo termico, offrendo lavorazioni meccaniche di precisione, dimensioni personalizzate e prestazioni stabili in ambienti inerti fino a 2200°C.

Quando le apparecchiature ad alta temperatura funzionano in condizioni di vuoto o gas inerte, il sistema di fissaggio può influenzare direttamente la stabilità del campo termico, l'allineamento dei componenti, la frequenza di manutenzione e l'affidabilità della produzione. I perni compositi carbonio-carbonio combinano una matrice di carbonio leggera con un rinforzo continuo in fibra di carbonio, fornendo un'utile alternativa ai tradizionali dispositivi di fissaggio metallici.

I perni in carbonio JUN TENG Carbon sono prodotti mediante tessitura di preforme in fibra di carbonio 3D, impregnazione e carbonizzazione ripetute, grafitizzazione ad alta temperatura e lavorazione CNC di precisione. Disponibili con diametri di filettatura M3-M30 e lunghezze da 10 a 600 mm, possono essere forniti con filettatura completa, filettatura parziale, a gradini e altre configurazioni personalizzate.

Sommario

1. Cosa sono i perni in carbonio?
2. Perché sono adatti per applicazioni ad alta temperatura?
3. Quali prestazioni tecniche possono aspettarsi gli acquirenti?
4. Quali sono i principali vantaggi?
5. Dove vengono utilizzati i perni in carbonio?
6. Come vengono prodotti i perni in carbonio?
7. Come dovresti selezionare lo stallone giusto?
8. Come dovrebbero essere installati e mantenuti?
9. Domande frequenti
10. Conclusione

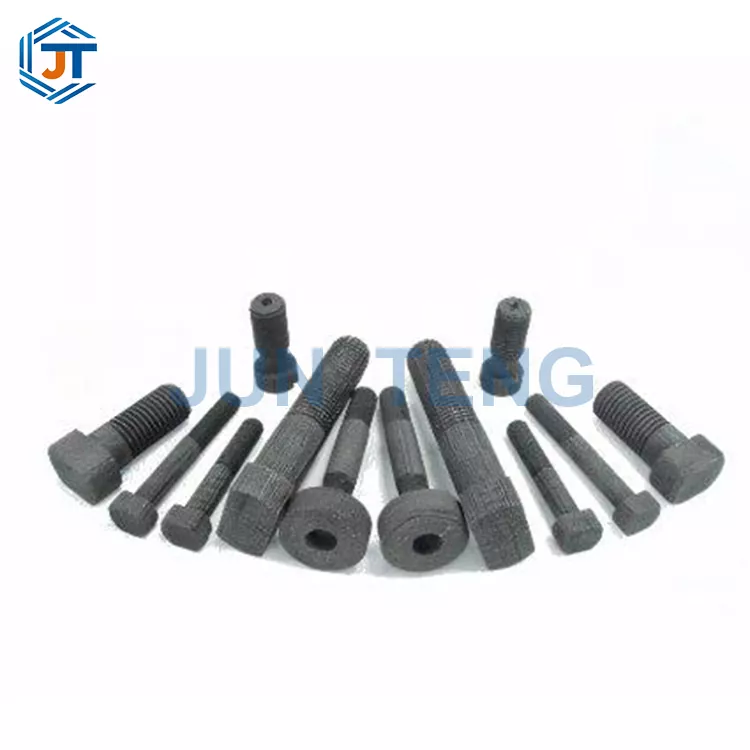

Cosa sono i perni in carbonio?

I perni in carbonio sono componenti di fissaggio ad asta lunga realizzati in materiale composito carbonio-carbonio, comunemente indicato come composito C/C. Invece di fare affidamento sull'acciaio convenzionale, sull'acciaio inossidabile o sul molibdeno, questi elementi di fissaggio utilizzano una matrice di carbonio rinforzata con fibra di carbonio per ottenere una combinazione di peso ridotto, stabilità termica e prestazioni alle alte temperature.

La loro struttura li rende particolarmente preziosi per apparecchiature in cui la contaminazione dei metalli, la mancata corrispondenza dell'espansione termica o la deformazione degli elementi di fissaggio potrebbero influire sulla qualità della produzione. Una filettatura lavorata con precisione consente al perno di collegare in modo sicuro componenti di grandi dimensioni in grafite o a base di carbonio se abbinato a dadi e rondelle compatibili.

Per gli acquirenti che valutano i perni in carbonio Carbon di JUN TENG, la considerazione chiave non è semplicemente la massima resistenza alla temperatura. Sono altrettanto importanti l’integrità della filettatura, l’accuratezza dimensionale, l’espansione termica, la purezza del materiale, la resistenza allo shock termico e la compatibilità con il campo termico circostante.

Perché sono adatti per applicazioni ad alta temperatura?

Gli elementi di fissaggio utilizzati all'interno delle apparecchiature di trattamento termico sono sottoposti a ripetuti riscaldamenti e raffreddamenti, carichi meccanici ed esposizione al vuoto o a gas inerti. I materiali convenzionali possono ammorbidirsi, deformarsi, ossidarsi o introdurre impurità indesiderate all'aumentare della temperatura.

I perni compositi carbonio-carbonio affrontano molte di queste sfide. JUN TENG specifica una temperatura di esercizio massima di circa 2200°C in ambienti inerti, mentre il coefficiente di espansione termica del materiale è strettamente allineato con la grafite e altri componenti del campo termico a base di carbonio.

Questa compatibilità aiuta a ridurre le variazioni dimensionali durante il riscaldamento e il raffreddamento. Mantenere un impegno della filettatura relativamente stabile può anche aiutare a ridurre al minimo l'allentamento e lo spostamento dei componenti collegati durante cicli termici ripetuti.

Quali prestazioni tecniche possono aspettarsi gli acquirenti?

La selezione dei materiali dovrebbe basarsi sulle prestazioni misurabili piuttosto che sulle sole indicazioni relative alla temperatura. Il seguente confronto evidenzia alcune caratteristiche tecniche fornite per i JUN TENG Carbon Carbon Studs.

Le prestazioni effettive dipendono dall'atmosfera operativa, dal profilo di temperatura, dal carico meccanico, dalla geometria, dalle condizioni della superficie e dalle pratiche di installazione. Pertanto, la valutazione ingegneristica dovrebbe sempre considerare l'ambiente operativo completo.

Quali sono i principali vantaggi?

1. Eccellente stabilità alle alte temperature

La costruzione composita carbonio-carbonio può mantenere le prestazioni di fissaggio a temperature alle quali molti dispositivi di fissaggio convenzionali iniziano a deformarsi o ad ammorbidirsi. Ciò rende i perni C/C particolarmente adatti per apparecchiature in vuoto ad alta temperatura e in atmosfera inerte.

2. Bassa dilatazione termica

Il coefficiente di dilatazione termica relativamente basso aiuta i perni Carbon Carbon a funzionare efficacemente con componenti in grafite e carbonio-carbonio. La ridotta espansione differenziale può aiutare a mantenere l'impegno della filettatura e il posizionamento dei componenti durante il ciclo termico.

3. Elevata purezza del materiale

Per la produzione fotovoltaica e di semiconduttori, il controllo della contaminazione è fondamentale. Una soluzione di fissaggio a base di carbonio di elevata purezza può ridurre le preoccupazioni associate alla precipitazione di metalli pesanti da elementi di fissaggio metallici in ambienti ad alta temperatura.

4. Costruzione leggera

Con una densità dichiarata di 1,64-1,73 g/cm³, i perni compositi carbonio-carbonio sono significativamente più leggeri del molibdeno e di molte alternative metalliche convenzionali. Un peso inferiore dei componenti può essere utile quando si progettano assiemi di campi termici di grandi dimensioni.

5. Personalizzazione flessibile

• Opzioni diametro filettatura M3-M30
• Gamma di lunghezze standard da 10 a 600 mm
• Configurazioni a thread completo e a thread parziale
• Disegni a gradini ed estesi
• Dimensioni personalizzate basate su disegni tecnici
• Rivestimento antiossidante SiC opzionale per applicazioni adatte

Dove vengono utilizzati i perni in carbonio?

La combinazione di stabilità termica, bassa espansione, bassa densità e composizione ad elevata purezza rende i perni in carbonio adatti a diverse applicazioni industriali.

• Produzione fotovoltaica:Utilizzato per collegare supporti di grafite, piastre isolanti, strutture del campo termico e altri componenti all'interno di forni per la crescita dei cristalli e per lingottiere.
• Attrezzatura per semiconduttori:Adatto per il fissaggio di componenti in grafite all'interno di sistemi CVD, forni a diffusione sotto vuoto e apparecchiature di ricottura ad elevata purezza.
• Trattamento termico sotto vuoto:Utilizzato nei forni di sinterizzazione, carbonizzazione e grafitizzazione in cui i dispositivi di fissaggio metallici convenzionali possono subire deformazione termica.
• Ricerca aerospaziale:Applicabile ad apparecchiature di prova ad alta temperatura, sistemi di simulazione termica e apparecchiature di laboratorio specializzate.

Negli impegnativi assemblaggi in campo termico, i perni in carbonio vengono spesso utilizzati insieme a rondelle carbonio-carbonio e dadi carbonio-carbonio compatibili per creare un sistema di fissaggio completo per alte temperature.

Come vengono prodotti i perni in carbonio?

Il processo di produzione influisce direttamente sulle proprietà meccaniche e termiche di un elemento di fissaggio C/C. JUN TENG utilizza un percorso di produzione integrato progettato per controllare il materiale dalla preparazione della preforma fino alla lavorazione finale.

1. Tessitura di preforme 3D:La fibra di carbonio continua viene intrecciata in una preforma tridimensionale per stabilire la continuità della fibra.
2. Impregnazione:Il vuoto ripetuto e l'impregnazione ad alta pressione aiutano a riempire i pori interni e a migliorare la densità della preforma.
3. Carbonizzazione:Il riscaldamento controllato converte la matrice in una struttura di carbonio.
4. Grafitizzazione ad alta temperatura:Il trattamento a temperature fino a circa 2800°C aiuta a purificare e stabilizzare il materiale.
5. Lavorazione CNC di precisione:Per formare profili di filettatura accurati vengono utilizzate apparecchiature CNC a cinque assi e utensili diamantati dedicati.
6. Ispezione e finitura:I perni finiti sono sottoposti a controllo dimensionale e estetico, con rivestimento SiC opzionale quando richiesto dall'applicazione.

Questo processo integrato offre un migliore controllo sulla consistenza del materiale, sulla precisione del filo e sulla tracciabilità dei lotti di produzione.

Come dovresti selezionare lo stallone giusto?

La scelta del perno in carbonio corretto richiede molto più della semplice selezione del diametro della filettatura. Gli acquirenti devono valutare le condizioni operative complete prima di effettuare un ordine.

• Temperatura operativa:Confermare la temperatura massima continua e di picco.
• Atmosfera:Determinare se l'applicazione utilizza vuoto, azoto, argon o un altro ambiente controllato.
• Specifica del filo:Selezionare la configurazione corretta di diametro, passo e filettatura.
• Lunghezza totale:Considerare lo spessore del componente, la profondità di innesto, le rondelle, i dadi e lo spazio richiesto.
• Cicli termici:Valutare la frequenza con cui l'apparecchiatura si sposta tra temperature basse e alte.
• Requisiti di purezza:Le applicazioni a semiconduttori e fotovoltaiche possono richiedere un controllo rigoroso delle ceneri e delle impurità metalliche.
• Protezione dall'ossidazione:Per applicazioni appropriate ad alta temperatura che coinvolgono ossigeno, discutere i requisiti del rivestimento SiC con il produttore.

Come dovrebbero essere installati e mantenuti?

Sebbene i materiali compositi carbonio-carbonio offrano eccellenti proprietà alle alte temperature, devono essere maneggiati con attenzione perché il materiale può essere fragile rispetto ai metalli duttili.

1. Pulire le filettature e rimuovere polvere o particelle estranee prima dell'installazione.
2. Utilizzare un lubrificante adatto alla grafite ad elevata purezza quando consigliato per l'applicazione.
3. Applicare la coppia gradualmente e in modo uniforme con una chiave dinamometrica adeguata.
4. Evitare strumenti ad impatto pneumatico che possono creare un carico localizzato eccessivo.
5. Per più punti di fissaggio, serrare i componenti simmetricamente per distribuire il carico.
6. Conservare i prigionieri non utilizzati in un ambiente asciutto e ventilato.
7. Ispezionare le filettature prima del riutilizzo, in particolare dopo ripetuti montaggi e smontaggi.

I componenti carbonio-carbonio non rivestiti sono generalmente destinati ad ambienti controllati inerti o sotto vuoto. Per condizioni di alta temperatura contenenti ossigeno, la protezione dall'ossidazione specifica per l'applicazione deve essere valutata con il fornitore.

Domande frequenti sui perni in carbonio Carbon

Q1: Qual è la differenza tra borchie in carbonio e borchie in grafite?

I perni carbonio-carbonio utilizzano una struttura composita rinforzata con fibra di carbonio, mentre i perni convenzionali in grafite sono generalmente realizzati in grafite sfusa. La struttura rinforzata può fornire maggiore robustezza, resistenza agli shock termici e durata per applicazioni di fissaggio impegnative.

Q2: Quali dimensioni possono fornire i perni in carbonio JUN TENG Carbon?

GIUGNO TENG fornisce diametri di filettatura da M3 a M30 e lunghezze da 10 mm a 600 mm, con configurazioni a filettatura intera, a filettatura parziale, a gradini e personalizzate disponibili in base ai requisiti dell'applicazione.

Q3: I perni in carbonio possono essere personalizzati?

SÌ. Dimensioni personalizzate, configurazioni di filettatura, lunghezze, design a gradini e altre geometrie speciali possono essere prodotte in base ai disegni tecnici e ai requisiti applicativi.

Q4: Questi prigionieri possono essere utilizzati con dadi e rondelle di altri fornitori?

È possibile un approvvigionamento separato, ma l'utilizzo di dadi e rondelle carbonio-carbonio compatibili con tolleranze di filettatura coordinate può migliorare la compatibilità dell'assieme e la stabilità complessiva del fissaggio.

Q5: I perni in carbonio Carbon possono essere utilizzati in aria ad alte temperature?

I perni C/C non rivestiti sono destinati principalmente agli ambienti sottovuoto e inerti. Se l'applicazione prevede condizioni di ossidazione ad alta temperatura, è necessario valutare con il produttore un rivestimento antiossidante e una strategia operativa adeguati.

Conclusionee

Poiché le apparecchiature per il trattamento termico diventano sempre più impegnative, i componenti di fissaggio devono fornire qualcosa di più della semplice connessione meccanica.Borchie in carboniooffrono una combinazione di stabilità alle alte temperature, bassa dilatazione termica, struttura leggera, elevata purezza, resistenza agli shock termici e personalizzazione flessibile che li rende particolarmente attraenti per fotovoltaico, semiconduttori, forni a vuoto, trattamenti termici e applicazioni di laboratorio avanzate.

Con un processo di produzione integrato, lavorazione CNC di precisione, specifiche personalizzate e supporto di dadi e rondelle C/C, JUN TENG è in grado di fornire soluzioni di fissaggio complete per assemblaggi impegnativi in ​​campo termico. Se stai selezionando elementi di fissaggio ad alta temperatura per un nuovo sistema o stai sostituendo i tradizionali perni metallici,contattaciper discutere la temperatura, l'atmosfera, le dimensioni, i requisiti di filettatura e la soluzione personalizzata Carbon Carbon Stud.
