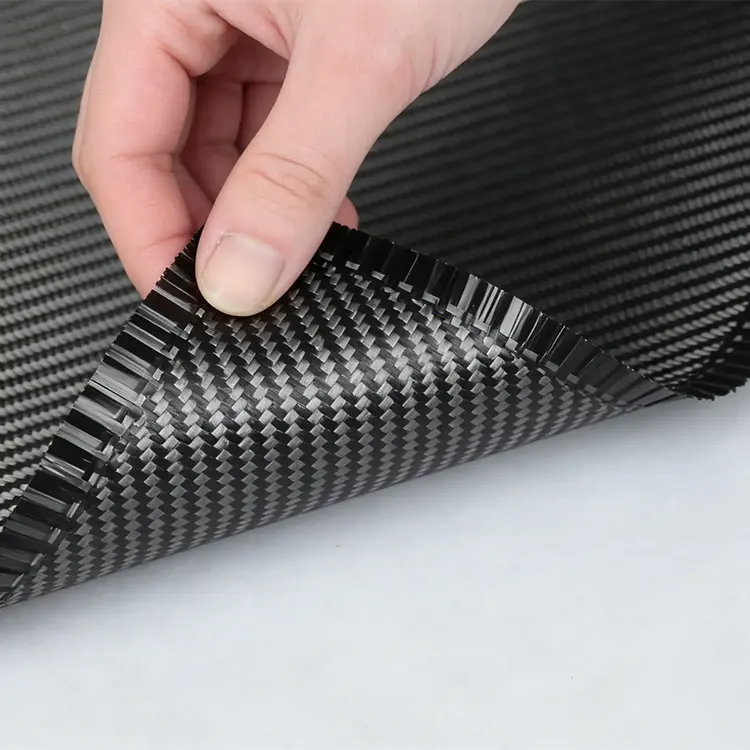

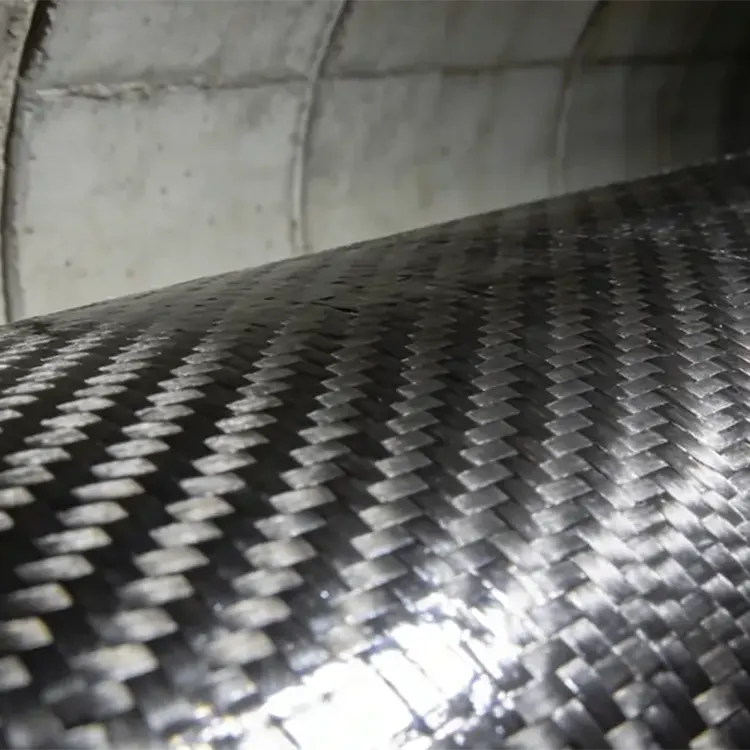

Tessuto di rinforzo bidirezionale in fibra di carbonio da 300 g

Il tessuto rinforzato in fibra di carbonio bidirezionale di JUN TENG è formato dalla cucitura ortogonale a doppio strato di filati continui in fibra di carbonio 12K. A differenza del tessuto in carbonio unidirezionale che ha una capacità di carico limitata, questo design bidirezionale distribuisce uniformemente il carico e contemporaneamente si rinforza contro taglio e torsione. È conforme allo standard nazionale GB50367-2013 per la "Progettazione del rinforzo delle strutture in calcestruzzo" e soddisfa lo standard meccanico di primo livello.

Il carico di fibra unitario dell'area è di 300 g, lo spessore teorico è di 0,45 mm. Tiene conto sia dell'elevato contenuto di fibre che della flessibilità dell'adesione alla superficie curva ed è specificamente progettato per aperture di fori nel pavimento, riparazioni di pareti a taglio, rinforzo anti-taglio di travi e colonne irregolari, carico torsionale di ponti e rinforzo di sollecitazioni multidirezionali di apparecchiature industriali.

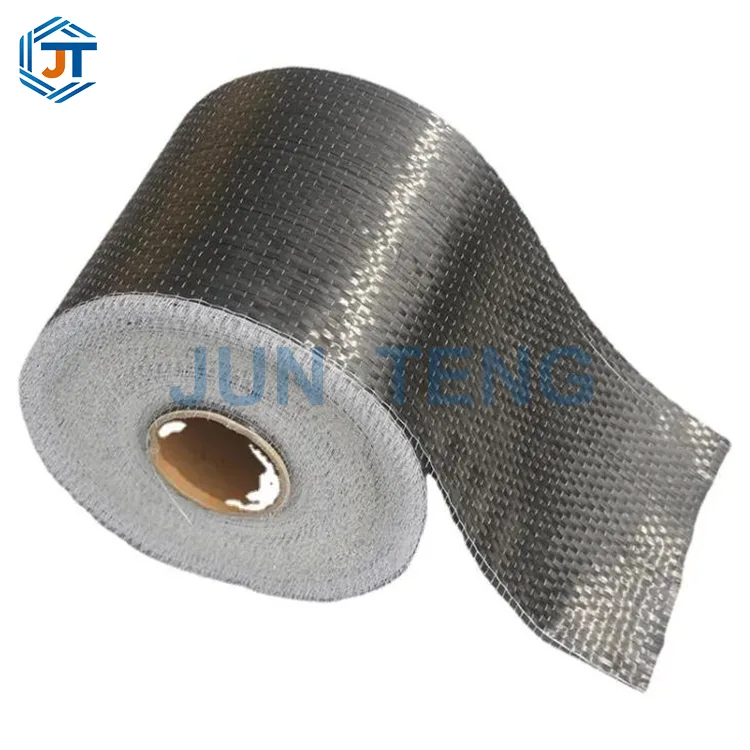

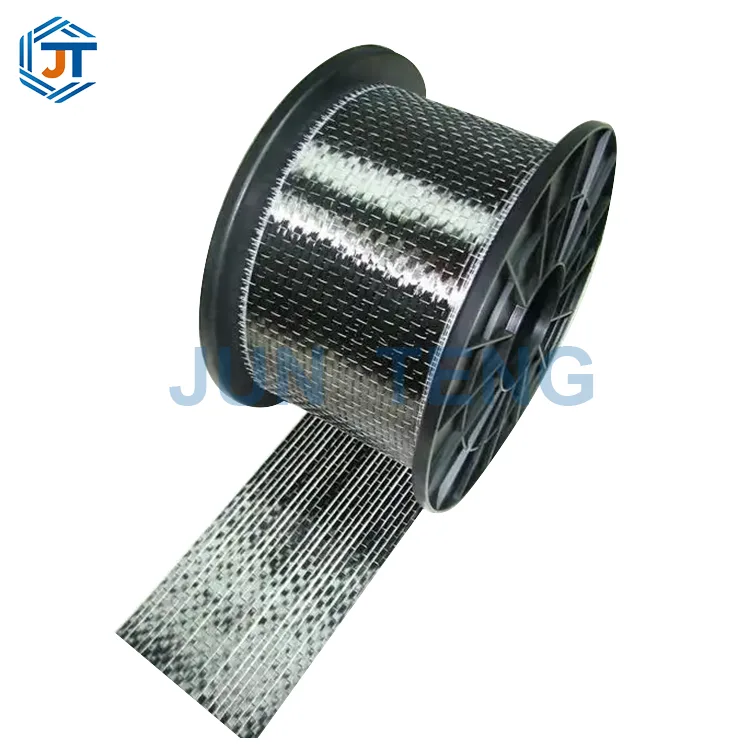

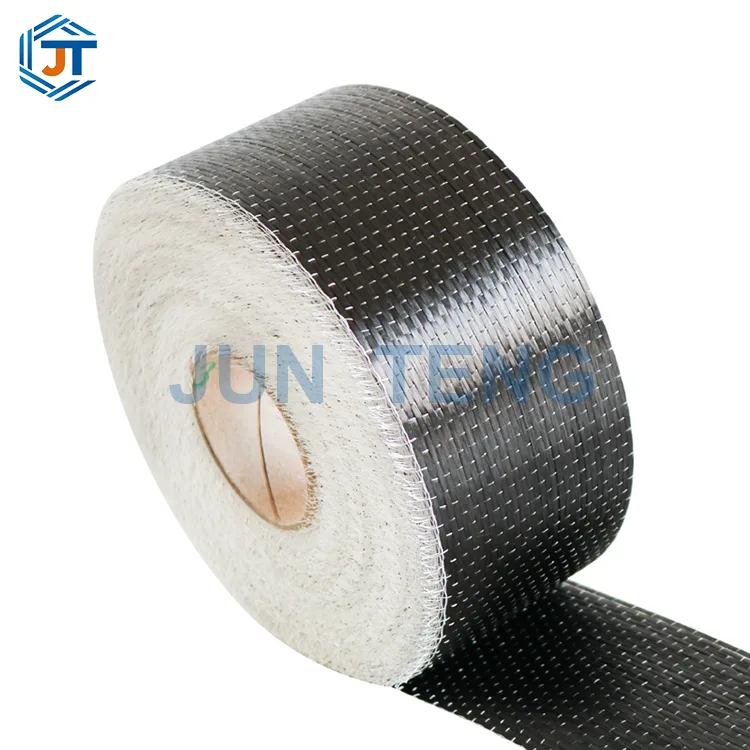

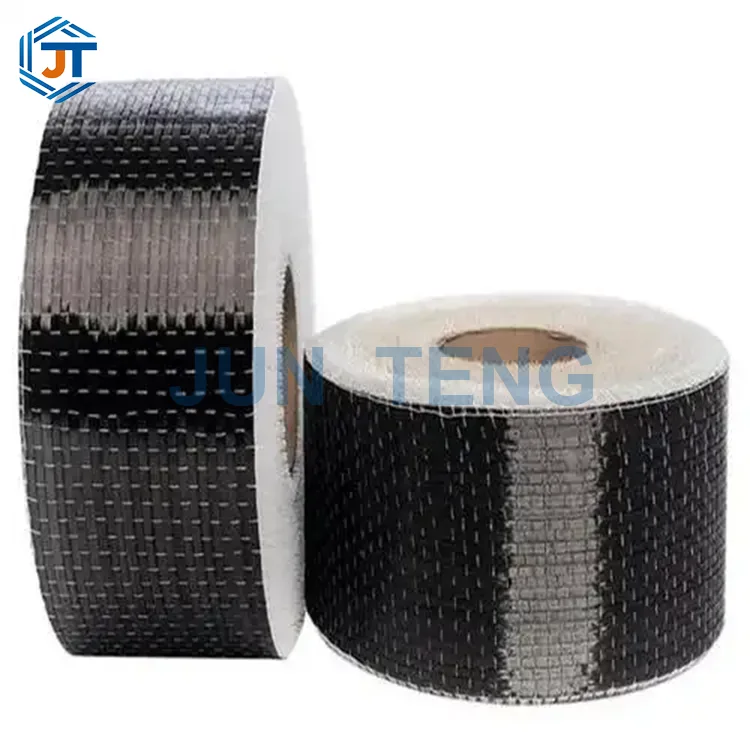

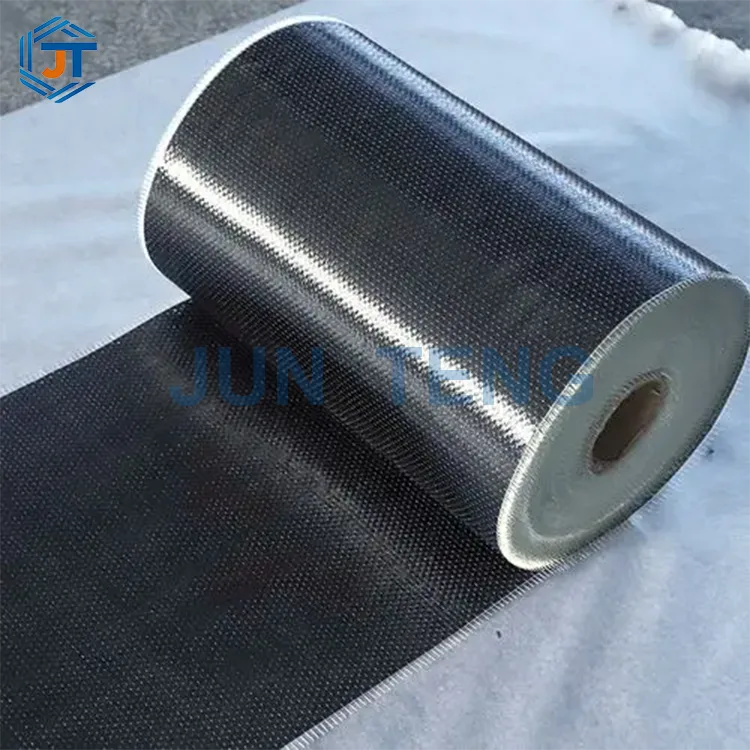

Risolve i punti critici del tessuto in carbonio unidirezionale che resiste solo alla tensione in una direzione, allo strappo dei bordi e al cedimento del rinforzo del carico multidirezionale. È adatto per ristrutturazioni di edifici civili, riparazioni di ponti comunali, strutture chimiche anticorrosive e rinforzo di componenti del trasporto ferroviario. La costruzione e la posa sono esenti da fessurazioni e rughe, resistenti agli acidi e agli alcali, anti-invecchiamento ed estremamente leggeri. Un singolo strato può sostituire più tessuti di carbonio a strato sottile, riducendo significativamente i tempi di costruzione e la perdita di adesivo. Supporta la personalizzazione del taglio di strisce di larghezza 500 mm/1270 mm, con rotoli diritti da 100 metri disponibili in magazzino e viene fornito con colla impregnata epossidica di grado A come set completo.

Informazioni di base sul prodotto e tabella dei parametri standard nazionali

1.1 Tabella generale dei parametri delle specifiche di base

Vantaggi principali differenziati

La stragrande maggioranza dei testi sui tessuti in carbonio rinforzato presenti sul mercato si concentra solo sul vantaggio di resistenza alla flessione del tessuto unidirezionale, ignorando il gran numero di condizioni di lavoro di taglio, torsione e trazione biassiale in ingegneria. Il tessuto di rinforzo bidirezionale in fibra di carbonio da 300 g ricostruisce lo schema di rinforzo dalla logica dello stress e i suoi cinque vantaggi unici colpiscono direttamente i punti critici del settore:

1. Forza bilanciata su doppio asse, adatta a carichi multidirezionali complessi. Il tessuto di carbonio unidirezionale ha un'elevata resistenza solo nella direzione principale di 0°, con una capacità di carico verticale inferiore al 10%. È soggetto a cedimenti locali quando si affrontano aperture del solaio, fessure trasversali di pareti a taglio, travi e colonne curve e travi di copertura di ponti sotto stress torsionale. Il tessuto in carbonio bidirezionale da 300 g adotta una disposizione simmetrica di fibre a doppio strato di +45°/-45°, con carichi di fibra completamente uguali in entrambe le direzioni ortogonali. La resistenza al taglio, alla torsione e alla trazione bidirezionale vengono migliorate in modo sincrono. Dopo il rinforzo, la tensione a qualsiasi angolo del componente può essere distribuita uniformemente, prevenendo crepe secondarie causate dalla concentrazione locale della tensione.

2.Con un peso di 2.300 ge un singolo strato che sostituisce più strati, la quantità totale di 300 g di tessuto di rinforzo bidirezionale in fibra di carbonio nella stessa area supera di gran lunga i 200 g di tessuto bidirezionale. La posa a strato singolo può ottenere il rinforzo e la capacità portante di componenti per carichi pesanti senza la necessità di strati multipli. Rispetto alla costruzione multistrato in tessuto di carbonio sottile: riduzione dei quattro processi di lucidatura, spazzolatura, posa e indurimento, riduzione del consumo di adesivo impregnato epossidico del 40%, riduzione della metà del periodo di costruzione complessivo e riduzione significativa dei costi di manodopera e materiali ausiliari; Allo stesso tempo, riduce i pericoli nascosti di cavità e bolle causate dalla pavimentazione multistrato e migliora la stabilità della qualità del rinforzo.

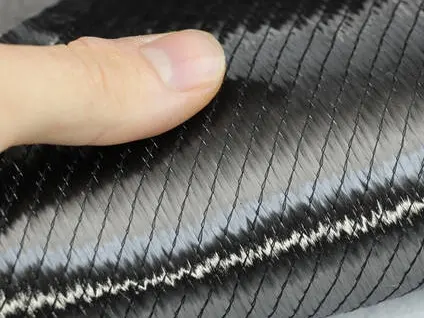

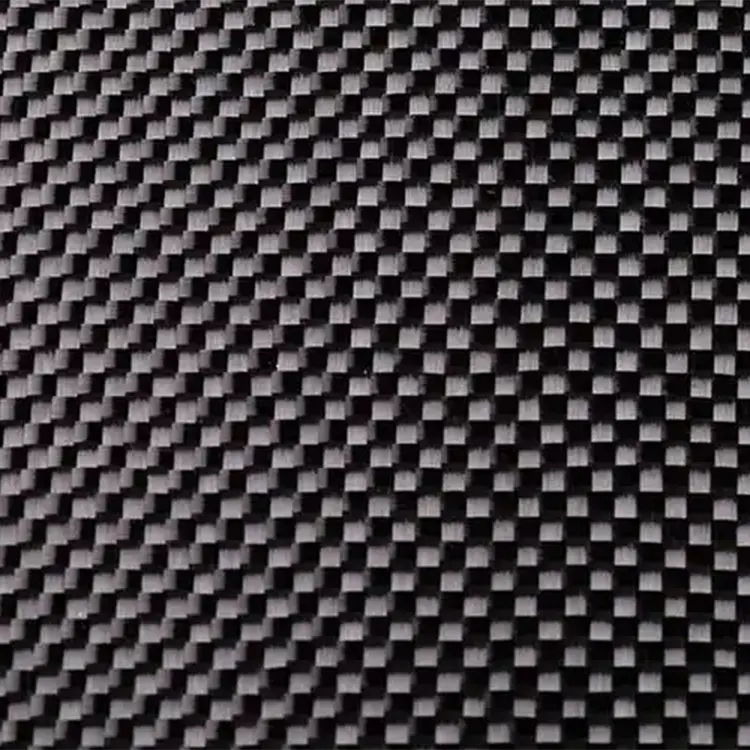

3. Processo di cucitura senza deformazione, nessuna flessione delle fibre, minore perdita meccanica. Le tradizionali fibre del tessuto bidirezionale a trama semplice sono intrecciate e piegate e, quando sottoposte a forza, le fibre vengono raddrizzate prima del cuscinetto, con conseguente perdita meccanica; Questo prodotto adotta un processo di cucitura del tessuto non tessuto, con fibre di carbonio diritte e non piegate durante l'intero processo. Il carico può essere trasmesso istantaneamente sotto stress e l'efficienza del rinforzo è aumentata del 18%. La superficie del tessuto è liscia e priva di asperità e avvallamenti, aderendo perfettamente ai substrati della struttura in cemento e acciaio. I bordi, gli angoli e le superfici curve vengono posati senza pieghe o deformazioni, riducendo il tasso di rilavorazione degli scavi.

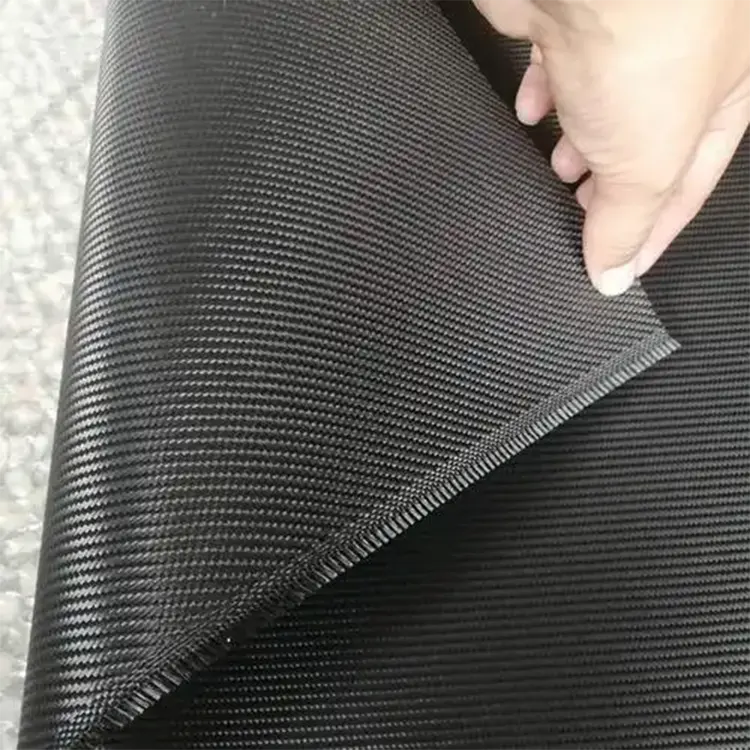

4. L'intera scena è flessibile e adattabile, con avvolgimento integrato e rinforzo di componenti irregolari. Il tessuto di carbonio stesso ha una flessibilità estremamente elevata e può essere piegato e avvolto attorno a strutture irregolari come colonne circolari, travi curve, condutture e basi di attrezzature a piacimento. Con uno spessore di 300 g, bilancia forza e flessibilità e non diventerà duro e difficile da adattare a causa del peso eccessivo; Il taglio a rotolo non presenta fili sciolti e non richiede il trattamento di bloccaggio dei bordi. L'operazione di taglio in loco è semplice e possono essere costruiti spazi ristretti come soffitti stretti e travi e colonne del seminterrato.

5. Resistenza alla corrosione e durata a lungo termine, la versatile fibra di carbonio stessa non arrugginisce, è resistente agli acidi, agli alcali, al sale, all'umidità e all'invecchiamento UV, adatta per ambienti corrosivi come edifici costieri in nebbia salina, impianti chimici, garage sotterranei, serbatoi delle acque reflue, ecc.; Dopo la polimerizzazione del composito con adesivo epossidico di grado A, viene formato uno strato anticorrosivo sigillato per proteggere le barre d'acciaio all'interno del calcestruzzo. La durata prevista del sistema di rinforzo può raggiungere più di 50 anni e non è necessaria la prevenzione della ruggine o la manutenzione anticorrosione nella fase successiva.

Scenari applicativi

I Rinforzo dell'edilizia e dell'ingegneria civile (impianti civili/industriali)

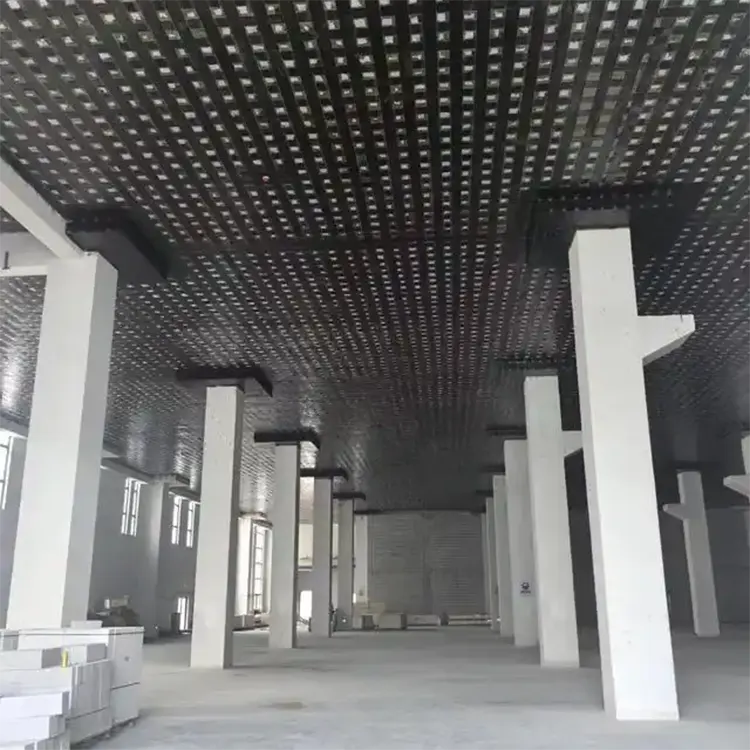

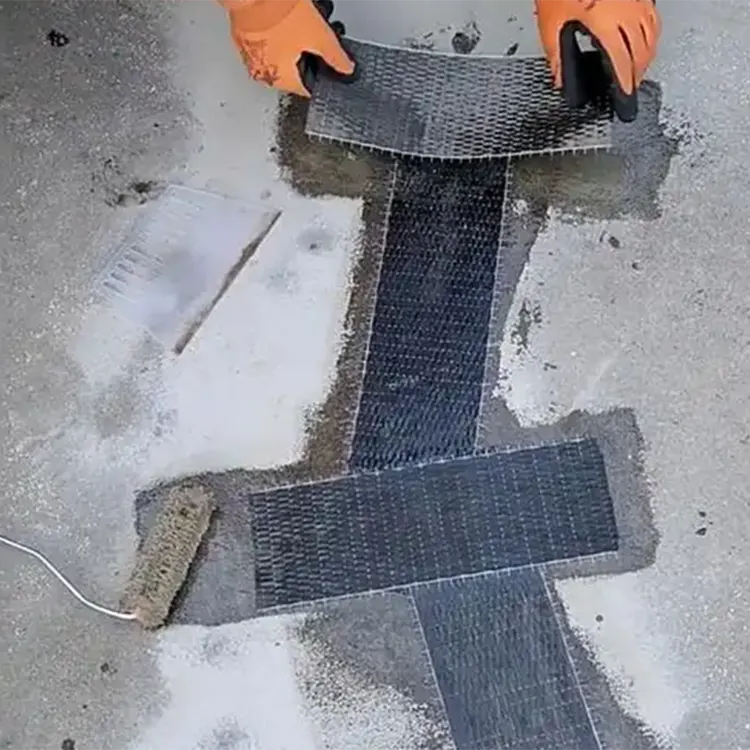

1. Rinforzo delle aperture dei solai: rifacimento delle aperture delle scale e delle aperture riservate alle attrezzature, rinforzo dei solai sottoposti a sollecitazione bidirezionale per evitare fessurazioni radiali attorno alle aperture;

2. Riparazione di pareti a taglio: fessure diagonali intersecanti delle pareti, insufficiente resistenza al taglio delle pareti, rinforzo sismico per le aperture delle porte;

3. Rinforzo di travi e pilastri irregolari: rinforzo torsionale e a taglio di pilastri circolari, travi secondarie curve e nodi di travi primarie e secondarie

4. Ristrutturazione di vecchie aree residenziali: frattura della radice del balcone, aumento della capacità portante del solaio, aumento del livello di resistenza sismica;

5. Riparazione del seminterrato: crepe nei muri umidi e rinforzo bidirezionale antifessurazione e antiinfiltrazione delle piastre di fondo.

II Ingegneria dei ponti e delle gallerie comunali

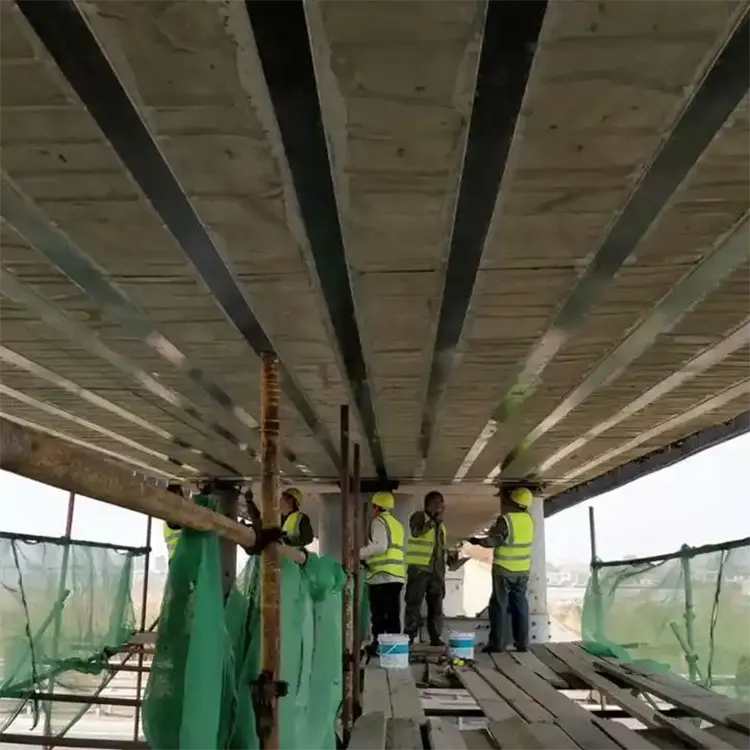

Le travi di copertura del ponte e le colonne dei pilastri sono rinforzate da forze torsionali, le crepe diagonali del rivestimento del tunnel sono riparate, le lastre del marciapiede sono resistenti alle crepe in entrambe le direzioni, le travi scatolari rialzate sono rinforzate a taglio, sostituendo la tradizionale tecnologia di incollaggio dell'acciaio, e il peso proprio non aumenta il carico del ponte.

III Rinforzo speciale anticorrosione industriale

La base dell'attrezzatura chimica, la parete del serbatoio delle acque reflue e il supporto della struttura in acciaio sono rinforzati con sollecitazioni multidirezionali e uno strato di rinforzo specifico per l'ambiente resistente alla corrosione, che ha una doppia funzione di rinforzo strutturale e protezione anticorrosione.

Tabella comparativa di selezione tra il tessuto in carbonio unidirezionale da 300 g e il tessuto in carbonio bidirezionale da 300 g

Processo di costruzione standard

1. Trattamento di base: lucidare la boiacca di calcestruzzo, rimuovere gli strati sciolti e pulire la polvere e le macchie di olio con acetone;

2. Applicare l'adesivo di base: applicare uniformemente l'adesivo di base in fibra di carbonio di grado A, penetrare e rinforzare il substrato;

3. Livellamento e riparazione: riempire il nido d'ape e le cavità con colla livellante per garantire una superficie di base liscia;

4. Rivestimento per immersione: applicare l'adesivo per immersione sulla superficie della base, stendere 300 g di tessuto di carbonio a doppia faccia e arrotolare ripetutamente e rimuovere le bolle con un rullo;

5. Rivestimento superficiale: la superficie del tessuto di carbonio è rivestita due volte con adesivo di rivestimento superficiale, immergendo completamente la fibra di carbonio senza fibre secche esposte;

6. Indurimento e indurimento: polimerizzare completamente a temperatura ambiente per 72 ore ed evitare disturbi esterni durante il periodo di indurimento.

Istruzioni per la conservazione, il trasporto e il supporto del prodotto

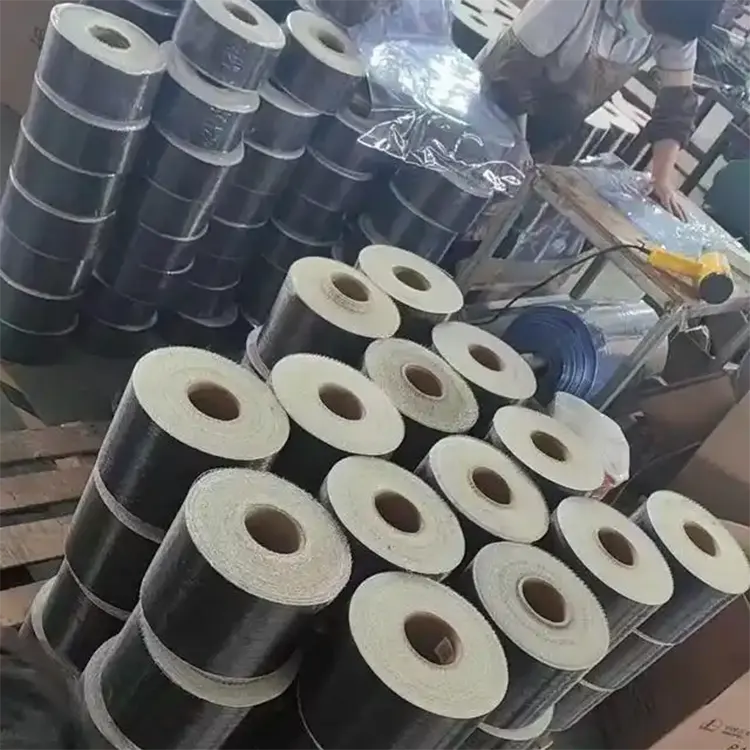

1. Requisiti di conservazione: conservare in un magazzino fresco e asciutto, evitando la luce solare diretta e l'immersione in acqua piovana. Posizionare i rotoli in posizione verticale per evitare compressioni e grinze;

2. Materiali di supporto: deve essere utilizzato un adesivo impregnato in fibra di carbonio di livello A standard nazionale (adesivo di base+adesivo livellante+adesivo per superficie impregnato) ed è vietata la miscelazione di adesivo epossidico civile ordinario;

3. Servizio di personalizzazione: supporta il taglio con qualsiasi larghezza compresa tra 50 e 1270 mm e i metri di taglio secondo necessità. Il tessuto in carbonio biassiale di peso speciale può essere personalizzato per progetti su larga scala;

4. Garanzia di qualità: ogni lotto è accompagnato da un rapporto di test meccanico di terze parti, che è conforme alle specifiche di accettazione per l'ingegneria del rinforzo e può fornire dati di completamento e documenti di supporto per il controllo della qualità

Il tessuto di rinforzo bidirezionale in fibra di carbonio da 300 g colma il divario prestazionale del tessuto di carbonio unidirezionale nel campo del rinforzo multidirezionale. Con il supporto della fibra di carbonio di alta qualità 12K e della tecnologia di cucitura non tessuta biassiale a ±45°, raggiunge quattro valori fondamentali di elevata resistenza, equilibrio bidirezionale, facilità di costruzione e lunga durata con il peso ingegneristico tradizionale di 300 g. A differenza dei normali tessuti bidirezionali presenti sul mercato, questo prodotto ottimizza la struttura della disposizione delle fibre, riduce le perdite meccaniche e ha una maggiore efficienza di rinforzo a strato singolo. È perfettamente adatto a condizioni di lavoro complesse come aperture nel pavimento, pareti di taglio, travi e colonne irregolari e torsione di ponti che il tessuto di carbonio unidirezionale non è in grado di gestire. Dalla ristrutturazione di vecchi edifici civili alla riparazione di grandi ponti comunali, si possono fornire soluzioni di rinforzo strutturale stabili e affidabili. I parametri del materiale corrispondono pienamente agli standard nazionali di rinforzo, la costruzione è conveniente e il costo complessivo è controllabile. È il substrato professionale preferito per il rinforzo strutturale a sollecitazione multidirezionale.
